HOT ! SEC-外径バイト ホルダ ( MTJNL2525M16 ) 住友電気工業(株) ( IHL61 )

商品情報[仕様]
●クランプ方式：クランプオン式+ピンロック式
●インサート形状［記号］：正三角形［T］
●インサート頂角(°)：60
●インサート厚さ［記号］(mm)：4.76
●インサート逃げ角［記号］(°)：0［N］
●切刃形状記号：J
●インサート切刃長(mm)：16.5
●インサート切刃長記号：16
●インサート内接円(mm)：9.525
●シャンク高さ(mm)：25
●シャンク高さ記号：25
●シャンク長さ(mm)：150
●シャンク長さ記号：M
●シャンク幅(mm)：25
●シャンク幅記号：25
●勝手［記号］：左［L］
●切込み角(°)：93
●刃先WF(mm)：32
●刃先高さ(mm)：25
●頭部LH(mm)：32
●オフセット：あり
●推奨締付けトルク(N・m)：4.0
●適用チップ：TN□□1604

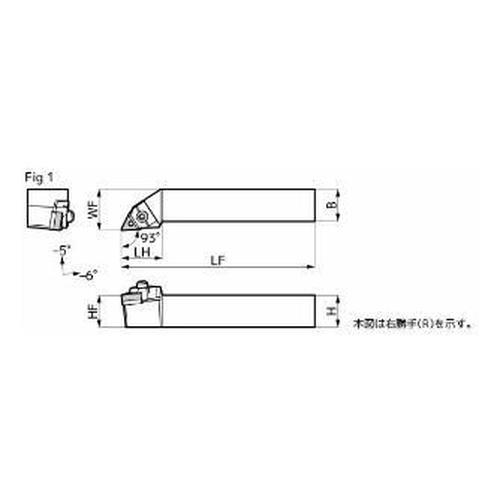

●Fig：1
[セット内容／付属品]
●ウェッジ:MMW30
●ピン:MP320S
●敷板:STW323
●ボルト:BHA0525(4.0N・m)
●ナット:CPM32N
●止め輪:ER04
●ボルト用レンチ(六角穴用):LH030
●ナット用レンチ(六角穴用):LH030
[注意]
●CIS規格のインサートをご使用の場合は、ピン型番が「MP320」になります。用途：

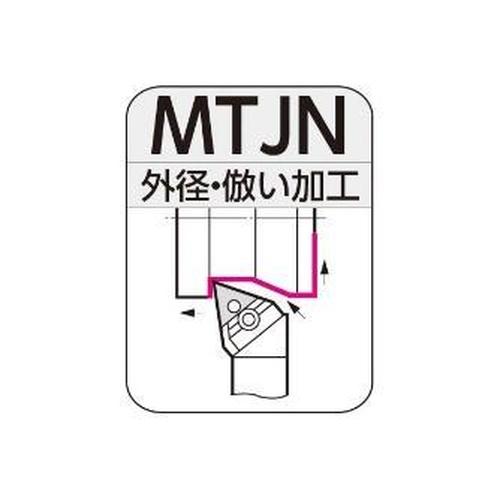

外径・倣い加工

仕様：
クランプ方式：クランプオン式+ピンロック式
インサート形状［記号］：正三角形［T］
インサート頂角(°)：60
インサート厚さ［記号］(mm)：4.76
インサート逃げ角［記号］(°)：0［N］
切刃形状記号：J
インサート切刃長(mm)：16.5
インサート切刃長記号：16
インサート内接円(mm)：9.525
シャンク高さ(mm)：25
シャンク高さ記号：25
シャンク長さ(mm)：150
シャンク長さ記号：M
シャンク幅(mm)：25
シャンク幅記号：25
勝手［記号］：左［L］
切込み角(°)：93
刃先WF(mm)：32
刃先高さ(mm)：25
頭部LH(mm)：32
オフセット：あり
推奨締付けトルク(N・m)：4.0
適用チップ：TN□□1604
Fig：1

セット内容／付属品：
ウェッジ:MMW30
ピン:MP320S
敷板:STW323
ボルト:BHA0525(4.0N・m)
ナット:CPM32N
止め輪:ER04
ボルト用レンチ(六角穴用):LH030
ナット用レンチ(六角穴用):LH030

注意：
CIS規格のインサートをご使用の場合は、ピン型番が「MP320」になります。

"
